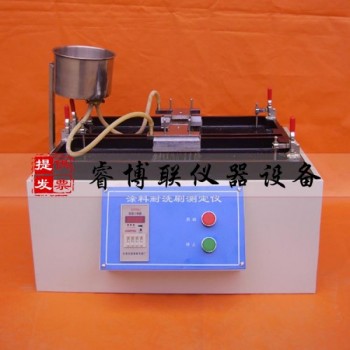

QFS型涂料耐洗刷測定儀 涂料洗刷性測定儀涂料洗刷性測定儀

一、用途：

QFS型涂料洗刷性測定儀是依據GB/T9266-88《建筑涂料涂層耐洗刷性的測定》的規定而設計制造的。適用于測定建筑涂料涂層（平面狀）的耐洗刷性。是科研計量及涂料生產廠的必備檢測儀器。

二、涂料耐洗刷測定儀主要參數：

1、刷子及刷架總重量為450g

2、刷子運動頻率為每分鐘往復37次

3、刷子單行程運動距離為300mm

4、計量器為4位

5、電源電壓為220V，50HZ

6、包裝尺寸：780×500×420mm

三、工作原理及主要結構：

1、電機通過機械傳動機構，使刷子做往復直線運動而完成對試板的洗刷過程。由控制電路實現洗刷次數的設定、顯示、試驗終止的功能。

2、儀器主要由電機、傳動結構，刷子部件，供水系統，試板壓緊裝置及電路控制系統組成。

四、涂料耐洗刷測定儀使用前準備（參考結構圖）:

1、在規定的23±2℃的室溫下，將儀器平穩放在工作臺上，將膠管插在下水節門（7）上，并通入容器或下水裝置。

2、將洗衣粉溶于蒸餾水中，配成0.5%（按質量計）的溶液，PH值為9.5-10，做為洗刷試驗介質，也可使用產品標準規定的其它介質。將配好的介質倒入儲水罐（1）內，待用。

3、將刷子的刷毛浸入大約20℃的水中，12mm深，30分鐘后再用力甩凈水，再將刷子浸入配好的洗刷介質中，12mm深，20分鐘，刷子經此處理，方可使用。

4、試驗樣板的制備，按GB/T9266-88第4條的規定進行。建議采用本公司生產的QXG型絲棒式涂布器制膜。

5、電源必須是單相交流220V，50HZ，并帶有保護接地的電源，同時還應該安裝漏電保護器。

五、涂料洗刷性測定儀試驗操作步驟（參考結構圖）

1、將刷架（4）翻起，將待試驗樣板涂漆面朝上，放實驗臺上，將壓桿（6）向上拉起，并扭轉適當角度后放下，即將試板壓住，并將處理后的刷子（5）裝入刷架（4）內。

2、將電源（12）插入帶有保護接地的220V單相電源插座，按下電源開關（11），計數器顯示“0”或“1”，接預置計數鍵，使其達到所需重復次數。然后按下復位鍵（13）。

（注：上述先后次序勿倒置，使儀器處于待機狀態）

3、調節出水節門（2），使洗刷介質每秒鐘滴加0.04g，以保持試板表面濕潤。

4、按下工作按鈕（9）試驗開始，至規定次數后，自動停止工作。關閉出水節門拉起刷架。取下試板，即完成一個試驗過程。
